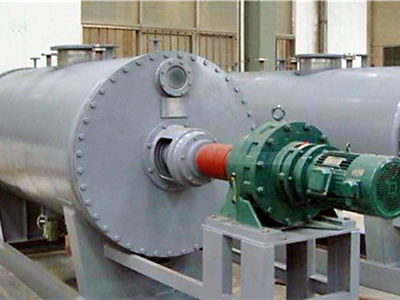

真空耙式干燥机
主要由壳体、旋转轴和耙齿组成。与浆叶式干燥器不同， 真空耙式干燥机的旋转轴和耙齿是不作为加热面的，它仅作为搅动物料和更新表面的作用。耙式干燥器是真空操作的，首先将湿物料加入到干燥器内，夹套内通入加热介质（一般为水蒸气或热水也可用导热油），然后启动真空泵，达到规定的真空度后，启动搅拌装置，利用耙齿的正反转，使物料在干燥过程中连续不断的向中间和两端推动，同时，在耙齿间也可以根据用户要求放置4根不锈钢棒（无缝钢管），它在轴的转动过程中不断的上下运动，振动黏结在器壁上的物料以及将结块的物料粉碎。
所属分类：
关键词：
真空耙式干燥机
产品描述
主要由壳体、旋转轴和耙齿组成。与浆叶式干燥器不同， 真空耙式干燥机的旋转轴和耙齿是不作为加热面的，它仅作为搅动物料和更新表面的作用。耙式干燥器是真空操作的，首先将湿物料加入到干燥器内，夹套内通入加热介质（一般为水蒸气或热水也可用导热油），然后启动真空泵，达到规定的真空度后，启动搅拌装置，利用耙齿的正反转，使物料在干燥过程中连续不断的向中间和两端推动，同时，在耙齿间也可以根据用户要求放置4根不锈钢棒（无缝钢管），它在轴的转动过程中不断的上下运动，振动黏结在器壁上的物料以及将结块的物料粉碎。
真空耙式干燥机工程应用
ZK系列真空耙式干燥机适用于不同状态、不同性质物料的干 燥。特别适用于热敏性、易于氧化或易燃、易爆的物料及在干燥过 程中需回收溶剂和易于产生粉尘污染物料的干燥。依据物料性质和 工艺要求的不同，该机需配置干式除尘器，湿式除尘器、冷凝器、 冷凝液受槽、真空泵等组成干燥单元操作。同时，该机还可以用于 固体物料与液体物料的混合加热反应及固体物料与固体物料的混合加热。
干燥设备-ZK系列真空耙式干燥机工作原理
真空耙式干燥机用蒸汽夹套和中空轴耙齿间接加热物料，并在高真空度下排气。被干燥物料从壳体上方加料口加入，在不断 转动耙齿的搅拌下，物料与壳体壁及耙齿接触时，表面不断更新，被干燥物受到蒸汽（或热水等）间接加热，使物料水分汽化，汽 化的水分由真空泵及时抽走。由于操作真空度较高，一般在4000-7000Pa范围内，被干燥物料表面水蒸气压力远大于干燥壳体内蒸 发空间的水蒸气压力，有利于被干燥物料水分子的热运动，从而有利于被干燥物料内部水分和表面水分的排出，达到干燥目的。该 机在操作时采用了自动换向装置，使耙齿轴的转动方向在每间隔5-10分钟内变搅拌轴的转动方向一次，特殊要求时可实现无级调速。
主轴转动时，耙叶将物料推向两端。反转时，物料从两端耙向中间，反复循环，水分从加料口真空泵接口处带走。水分中夹 带的粉尘（溶液）由冷凝器收集，下部出料口出料。
间歇操作、圆形筒体及动、静密封点的精密加工，使该机能达到较高的真空度。视物料性质，筒体内壁、搅拌轴等可进行镜 面抛光处理。
ZK系列真空耙式干燥机的型号
| 规格 | PC-004 | PC-005 | PC-05 | PC-1 | PC-2 | PC-3 |
| 有效容积(m²) | 0.04 | 0.05 | 0.5 | 11 | 12 | 13 |
| 传热面积(m²) | 0.5 | j0.65 | 3.4 | j6 | j7.8 | j9.9 |
| 转速(rpm) | j18~35 | j18~35 | 6~11 | 5^8 | j5^8 | j5^8 |
| 功率(KW) | 0.75~1.1 | 0.75^1.1 | 4~5.5 | 5.5^7.5 | j7.5~11 | j11~15 |
| 热源 | 蒸汽、导热油(取热水) | |||||
| 工作温度 | 4 T280·C | |||||
| 工作压力 | 蒸汽工作压力为0~1.5MPa、导热油 | (取热水)工作压力为0.1^0.8MPa | ||||
| 蒸发强度 | 8~60Kg/㎡·hr | |||||
| 真空度 | 4000-7000Pa | |||||
| 外形尺寸(mm) | 600*400*1630 | 1720*400*1630 | 8650*800*1633 | 4086*1000*j2353 | j4630*1200*j2558 | 5435*1200*j2758 |
| 规格 | PC-4 | PC-5 | PC-6 | PC-7.2 | PC-8 | PC-10 |
| 传热面积(m²) | 4 | j5 | 6 | j7.2 | j8 | j10 |
| 有效容积(m²) | 13 | j16.6 | 17.8 | j19.2 | j21.4 | j23.6 |
| 转速(rpm) | 5~8 | 5~8 | 5~8 | 5~8 | 5~8 | |
| 功率(KW) | 15~18.5 | j18.5~22 | 22-30 | j22～30 | j30-37 | j37-45 |
| 热源 | 蒸汽、导热油(取热水) | |||||
| 工作温度 | 4 T280·C | |||||
| 工作压力 | 蒸汽工作压力为0~1.5MPz,导热油 | (或热水)工作压力为0.r0.8MPa | ||||
| 蒸发强度 | 8-60Kg/㎡·hr | |||||
| 真空度 | 4000-7000Pa | |||||
| 外影尺寸(L*W*H) | 6200*1200*2758 | j7125*1300*2758 | 4800*1600*3103 | j5329*1700*3103 | j5529*1700*3507 | j6300*2000*3700 |
三门峡干燥设备-真空耙式干燥机主要性能特点
● 设备适用性强，应用范围广。设备在真空状态下对物料进行加热干燥，可降低溶剂的汽化温度。因此，被干燥物料 的状态有浆状、膏状、粒状、粉状以及纤维状。这些物料干燥后的含税率一般可达到0.1%，甚至更低。
● 产品质好。物料在干燥过程中，利用耙齿轴的正反转动不断更新界面，使物料受热均匀避免了物料过热。

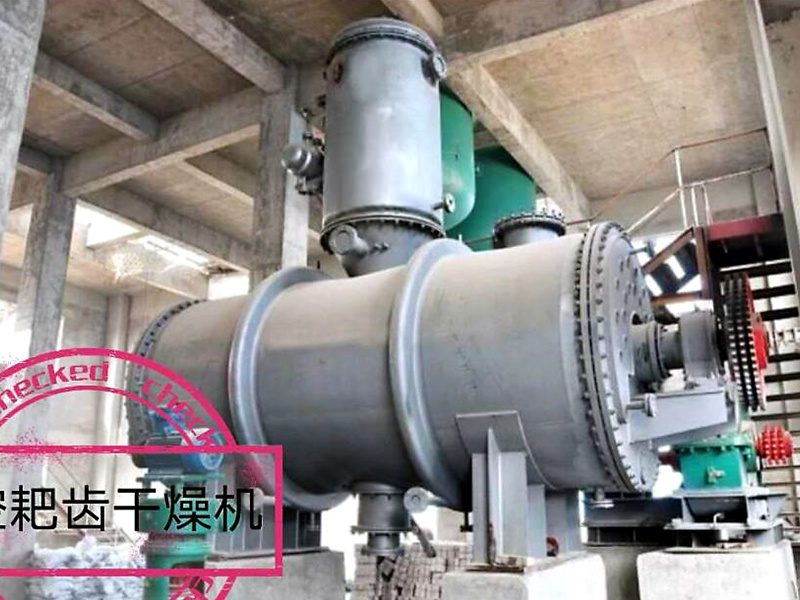

三门峡真空耙式干燥机
● 易于操作。该机操作方便，劳动强度低，操作环境好。
● 出料阀是筒体内无死角球阀，方便卸料。
● 没有空气介入，冷凝器负荷小，可方便回收物料溶剂。
